傳統的便攜式局放診斷分析儀，其測量信號的響應頻率一般不超過1MHz，易受外界干擾的影響，穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。

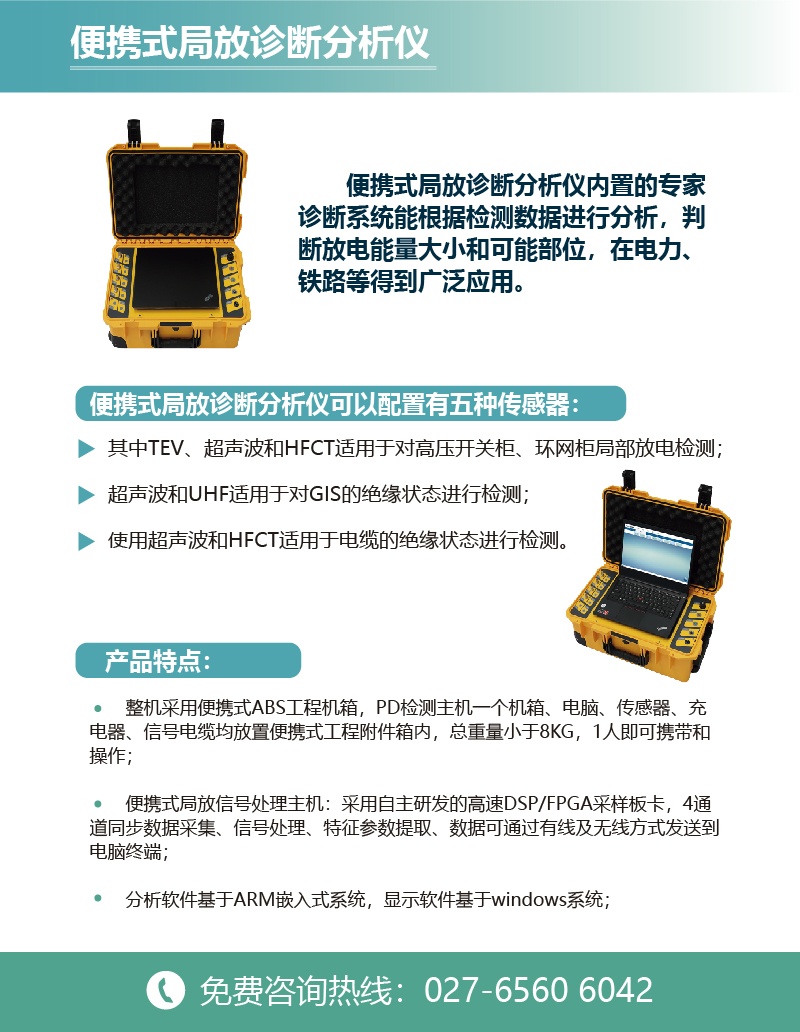

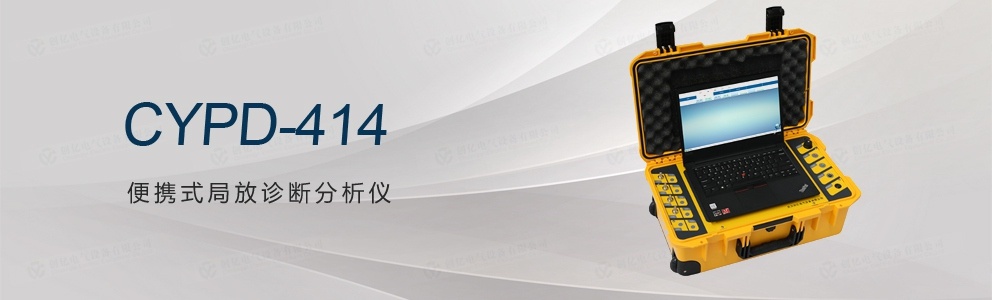

CYPD-414便攜式局放診斷分析儀可以配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。

產品特點

整機采用便攜式ABS工程機箱，PD檢測主機一個機箱、電腦、傳感器、充電器、信號電纜均放置便攜式工程附件箱內，總重量小于8KG，1人即可攜帶和操作

便攜式局放信號處理主機：采用自主研發的高速DSP/FPGA采樣板卡，4通道同步數據采集、信號處理、特征參數提取、數據可通過有線及無線方式發送到電腦終端

分析軟件基于ARM嵌入式系統，顯示軟件基于windows系統

一臺數據采集主機可同時配置4路相同或不同的傳感器，可進行4路信號同時采集分析

可配置手持式顯示平板或14寸筆記本電腦作為顯示終端

軟件系統根據檢測數據，判斷放電能量和部位，能顯示各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數

實時數據存儲：測試過程中可實時記錄各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數

超限報警：軟件采用紅、黃、藍三色指示方式，提示局部放電的嚴重程度方便信息讀取

平均無故障時間：大于50000小時

多種信號同步采集方式：內同步、外同步隨時切換，方便相位固定及數據分析

電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20174級

阻尼振蕩波抗干擾度滿足GB/T17626.10-20173級

工頻磁場抗擾度滿足GB/T17626.8-20063級

脈沖磁場抗擾度滿足GB/T17626.9-20113級

電源：采用12V鋰電池供電，整機功耗<20W，可持續工作8小時以上

環境條件：

存儲溫度：-40℃～+85℃，工作溫度：-20℃～+60℃

相對濕度：5%～95%在35℃下無凝露

重量輕、易攜帶，很適合現場使用

技術指標

PD信號采集主機：

CPU工作頻率：1.2GHz

操作系統：Linx嵌入式操作系統

有線網絡接口：LAN網口

系統運行內存：1G

系統存儲內存：512M

數據采集頻率：250MHz

電池：

內置電池：鋰電池，12V，6000mAh

使用時間：大約12小時

充電時間：大約4小時

電池保護：過壓過流保護

電池充電器：

額定電壓：12.6V

充電輸出電流：2A

使用溫度：-20℃-60℃

使用濕度：<80%

顯示終端聯想ThinkPad筆記本電腦：配置以具體型號為準

工作環境：

使用溫度：-20℃~50℃

環境濕度：0-90%RH

IP等級：54
