產品概述

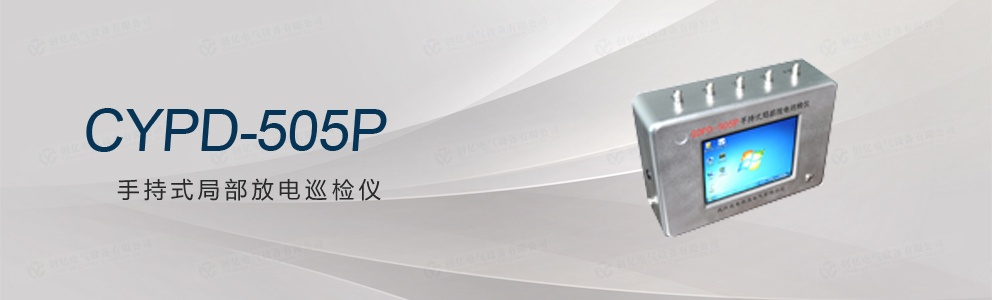

CYPD-505P手持式局部放電巡檢儀可配合使用特高頻傳感器、TEV傳感器、聲電組合傳感器、超聲傳感器和寬頻帶電流互感器（HFCT）在線檢測變壓器、高壓開關柜、GIS、電纜接頭等高壓設備的局部放電情況。攜帶方便、測量快速，抗干擾能力強，便于現場使用。
其配置軟件具有實時波形圖、最大峰值顯示、定位等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。
本儀器采用自動或手動記錄保存試驗數據和瞬態放電波形，提供后期數據分析參考。
技術參數
| 技術特性 | |
| 通道數 | 2/4個電信號接口，1個外同步接口 |
| 采樣率 | 最大200MSa/s |
| 采樣精度 | 12bit |
| 量程范圍 | 100dB |
| 量程切換 | 0-9共10檔 |
| 頻帶范圍 | 1Hz-60MHz |
| 本量程非線性誤差 | 5% |
| 檢測靈敏度 | ≥5pC（實驗室條件下）；≥10pC（現場條件下） |
| 圖譜顯示方式 | 二維PPRS顯示、三維PRPD顯示、正弦顯示、統計、頻譜（AE）5種顯示 |
| 電源模式 | 內置鋰電池/AC 220V |
| 顯示 | |
| 顯示屏 | 6.5寸 TFT真彩色觸摸液晶顯示屏 |
| 分辨率 | 640×480 |
| 存儲 | |
| 物理存儲 | 4GB |
| 硬盤 | 32G固態硬盤 用于存儲試驗記錄及試驗數據 |
| 接口 | |
| RS232*1 | 用于與PC機同步傳輸接口 |
| USB*2 | 可外接鼠標鍵盤，以及外接移動存儲設備 |
| 電源模式 | 電池供電（16.8V鋰電池）+外置電源（220V AC） |
| 電信號接口 | 外同步接口 |
| E-Trig接口 | 用于連接網絡 |
| 網口*1 | 電池供電（16.8V鋰電池）+外置電源（220V AC） |
| 接地鈕/TD> | 外部接地用 |
| 通用說明 | |
| CPU | 主頻1.6GHz |
| 系統 | WIN7 |
| 使用環境溫度 | -20℃至60℃ |
| 存儲環境溫度 | -20℃至85℃ |
| 尺寸 | 280*190*80 mm |
| 重量 | 3.5kg |
| 配置清單 | |
| 1.主機 | 用于信號采集、波形顯示、數據處理、存儲 |
| 2.超聲波傳感器 | 用于測量局部放電產生的超聲波信號 |
| 檢測頻帶 | 20～200kHz |
| 靈敏度 | ≤10 pC |
| 增益 | 40dB |
| 3.超高頻傳感器（UHF） | 用于測量GIS中局部放電產生的超高頻信號 |
| 檢測頻率 | 300～1500MHz |
| 4.HFCT（高頻電流互感器）（UHF） | 用于測量設備接地線中通過的局部放電信號 |
| 檢測波段 | 500kHz～30MHz |
| 檢測靈敏度 | 10pC |
| 5.復合式傳感器 | 用于測量開關柜等高壓設備局部放電、定位 |
| 1）TEV傳感器（集成在復合式傳感器中） | 用于測量開關柜等高壓設備局部放電 |
| 信號采集 | 電容式 |
| 檢測頻率 | 3～100MHz |
| 測量范圍 | 0～60dB |
| 2）超聲波傳感器（集成在復合式傳感器中） | 用于測量開關柜等高壓設備局部定位 |
| 中心頻率 | 40kHz |
| 靈敏度 | ≤10 pC |
